Aire comprimido: el 30 % que se escapa por agujeros de 1 mm

Entra un sábado por la mañana en su nave, con todas las máquinas paradas y el compresor todavía en marcha. Ese siseo constante que en horario de trabajo se confunde con el ruido de fondo tiene un precio muy concreto: un solo agujero de 1 mm a 6 bar de presión se lleva unos 470 € al año en electricidad, y las instalaciones industriales rara vez tienen uno solo. El aire comprimido es el servicio auxiliar más caro de una fábrica y, a la vez, el que menos se vigila. Nadie mira nunca su factura por separado, porque no la tiene: viene mezclada con el resto del consumo eléctrico.

Puntos clave

• El aire comprimido supone entre el 5 % y el 10 % del consumo eléctrico de la industria, y en talleres neumáticos intensivos se dispara muy por encima.
• Es una energía cara: solo entre el 4 % y el 10 % de la electricidad que entra al compresor acaba convertida en aire útil. El resto se pierde en forma de calor.
• Las fugas se comen habitualmente entre el 20 % y el 30 % del aire producido, y en redes descuidadas se han medido pérdidas de hasta el 40 %.
• Una fuga de 1 mm equivale a 0,39 kW funcionando las 24 horas; una de 3 mm, a 3,6 kW.
• Bajar 1 bar la presión de trabajo reduce en torno a un 7 % el consumo del compresor. Es la medida más barata que existe: se hace girando un parámetro.
• Hasta el 90 % de la energía se recupera como calor para agua caliente o calefacción de la nave, y casi nadie lo aprovecha.
• Detectar fugas con ultrasonidos localiza en una mañana lo que el oído humano no percibe con las máquinas en marcha.

Por qué el aire comprimido es la energía más cara de la nave

El aire es gratis; comprimirlo, no. Para llevar un metro cúbico de aire de la atmósfera a 7 bar hace falta un motor eléctrico y, sobre todo, hace falta aceptar un rendimiento pésimo. Solo entre un 4 % y un 10 % de la energía eléctrica que consume un compresor termina siendo trabajo útil en el punto de uso; el resto se transforma en calor que, en la mayoría de las instalaciones de Navarra y La Rioja, se tira al exterior por una rejilla.

Eso convierte cada metro cúbico en un producto caro. Con un consumo específico típico de 0,12 kWh por m³ de aire tratado, cada hora de una herramienta neumática cuesta bastante más de lo que su usuario imagina. Y como el coste no aparece desglosado en ninguna parte, la red se llena de derroches que nadie contabiliza: pistolas de soplado abiertas, purgas manuales que quedan entreabiertas, tramos de tubería que alimentan máquinas que se desguazaron hace años.

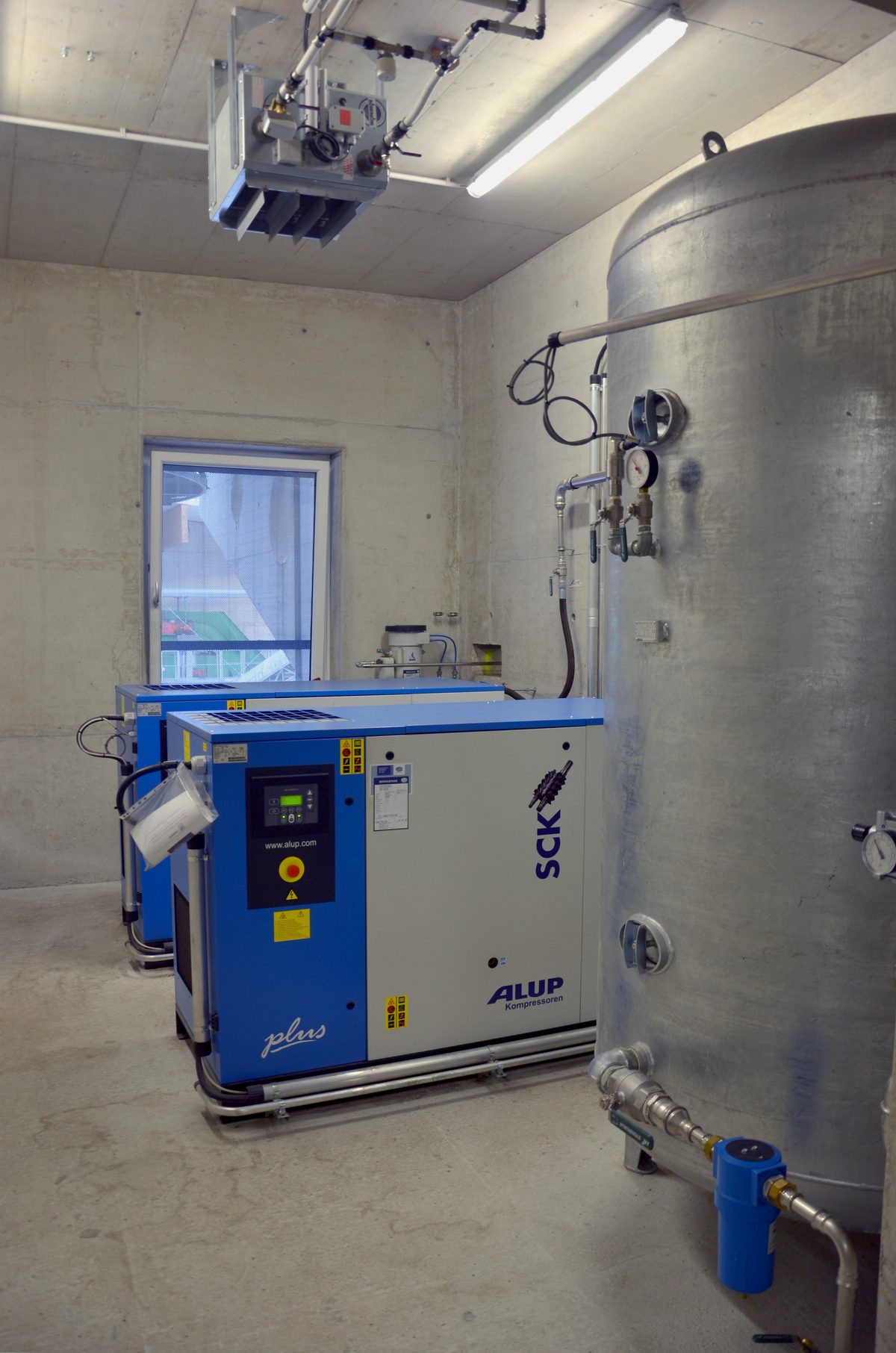

Lo que consume de verdad un compresor

Un ejemplo real de tamaño medio: un compresor de 7,5 kW trabajando ocho horas al día, cinco días a la semana y al 75 % de carga consume del orden de 900 a 990 kWh al mes. Un equipo de 15 CV (unos 11 kW en el eje, cerca de 12,4 kW eléctricos) supera con facilidad los 18.000 kWh al año a un solo turno.

Ese consumo condiciona además su potencia contratada: el arranque y los ciclos de carga del compresor son uno de los picos más habituales en el maxímetro de una pyme industrial, un punto que desarrollamos en la guía sobre cómo optimizar la potencia contratada en tarifas industriales.

¿Cuánto cuesta realmente una fuga de aire comprimido?

Aquí es donde los números sorprenden. Una fuga no es un incidente puntual: es una carga eléctrica permanente, que funciona los siete días de la semana mientras el compresor esté presurizado, incluso con la fábrica cerrada.

Esta tabla parte de los caudales de fuga habituales a 6 bar y aplica tres hipótesis declaradas: 8.000 horas anuales de red presurizada, 0,12 kWh/m³ de consumo específico y 0,15 €/kWh. Ajuste el resultado a su caso: si su nave trabaja a un turno (unas 2.000 horas al año), divida entre cuatro.

Un agujero de 3 mm, del tamaño de la mina de un lápiz, equivale a tener un motor de 3,6 kW encendido todo el año sin producir nada. Y no hablamos de casos raros: los estudios del sector sitúan las pérdidas por fugas entre el 20 % y el 30 % del aire producido en instalaciones normales, y hasta el 40 % en redes antiguas sin plan de mantenimiento.

Dónde están casi siempre

Las fugas no aparecen repartidas al azar. Se concentran en los mismos sitios, nave tras nave:

• Racores rápidos y enchufes de conexión de las herramientas, sobre todo los que se conectan y desconectan a diario.
• Latiguillos y mangueras flexibles, que se agrietan por rozamiento y por el aceite.
• Purgas de condensados manuales, que alguien dejó abiertas para que no se llenaran.
• Uniones roscadas y bridas con la cinta de teflón envejecida.
• Electroválvulas y cilindros neumáticos con las juntas gastadas.
• Filtros, reguladores y lubricadores (FRL) mal cerrados tras un cambio de cartucho.

Cómo detectar las fugas sin parar la producción

El método clásico, escuchar con la nave en silencio, funciona pero exige parar y solo detecta las fugas grandes. La alternativa profesional es la detección por ultrasonidos: el aire que escapa por un orificio genera un ruido de alta frecuencia, inaudible para nosotros pero perfectamente localizable con un detector direccional, con las máquinas en marcha y sin interrumpir el trabajo.

Un recorrido de inspección serio incluye:

1. Sectorizar la red en tramos y cerrar llaves para acotar zonas.
2. Medir la caída de presión con la planta parada: si el depósito se vacía en fin de semana, hay fugas relevantes.
3. Barrer con ultrasonidos puntos de uso, colectores, bajantes y sala de compresores.
4. Etiquetar cada fuga con su ubicación, nivel sonoro y coste estimado, para priorizar la reparación por dinero, no por comodidad.
5. Repetir la campaña al menos una vez al año. Una red reparada vuelve a fugar: es un mantenimiento recurrente, no una obra única.

Este trabajo encaja de forma natural con las otras inspecciones predictivas de la planta, como la termografía infrarroja del mantenimiento eléctrico, y con la monitorización del consumo energético por líneas, que es la forma de ver el gasto del compresor separado del resto de la fábrica.

Las otras cuatro palancas de ahorro

Las fugas son la primera, pero no la única.

1. Bajar la presión de consigna

Como regla general, reducir la presión de trabajo en 1 bar disminuye alrededor de un 7 % el consumo eléctrico del compresor. En un equipo de 30 kW que trabaja 6.000 horas al año, eso equivale a unos 12.600 kWh, en torno a 1.890 € anuales, sin invertir un euro.

Muchas instalaciones trabajan a 8 bar porque una sola máquina lo necesitaba, aunque el resto funcione a 6. La solución correcta no es subir toda la red: es alimentar esa máquina concreta con un multiplicador o un regulador propio y bajar la consigna general.

2. Corregir las caídas de presión

Una tubería infradimensionada, un filtro saturado o un secador colmatado obligan a comprimir más para entregar lo mismo. Cada bar de caída de presión en la red se paga con ese mismo 7-8 % de consumo adicional. Cambiar los cartuchos de filtro según horas de servicio, y no cuando alguien se acuerda, es de las tareas de mantenimiento más rentables que existen.

3. Variador de frecuencia en el compresor

Un compresor de velocidad fija que trabaja mucho tiempo en vacío está quemando entre el 20 % y el 30 % de su potencia sin producir aire. Cuando la demanda es variable, el control por variador ajusta el caudal a lo que realmente pide la planta, y es una de las medidas con retorno más claro. Lo explicamos en detalle en el artículo sobre variadores de frecuencia y ahorro energético en la industria.

4. Recuperar el calor

Si el 90 % de la energía se convierte en calor, ese calor es un recurso, no un residuo. Con un intercambiador se aprovecha para agua caliente sanitaria, precalentamiento de procesos o calefacción de la nave, algo especialmente interesante en el clima de la Ribera de Navarra y La Rioja durante los meses fríos. Es la única medida que convierte la ineficiencia del compresor en un ahorro en otra partida.

Preguntas frecuentes

¿Cuánto consume de electricidad un compresor de aire comprimido?

Depende de su potencia, sus horas y su factor de carga. Un compresor de 7,5 kW a ocho horas diarias y 75 % de carga ronda los 900-990 kWh al mes. Como referencia rápida, multiplique la potencia del motor en kW por las horas de funcionamiento y por el factor de carga: obtendrá los kWh, y multiplicando por el precio de su tarifa, los euros.

¿Cuánto consume un compresor de 15 CV?

Un compresor de 15 CV entrega unos 11,2 kW en el eje, lo que supone en torno a 12,4 kW eléctricos contando el rendimiento del motor. Trabajando 2.000 horas al año al 75 % de carga, supera los 18.000 kWh anuales. A un turno completo de 4.000 horas, se acerca a los 37.000 kWh.

¿Cómo se calcula el amperaje que necesita un compresor?

En trifásica se aplica I = P / (√3 × U × cos φ × η). Para un motor de 11 kW a 400 V, con factor de potencia 0,85 y rendimiento 0,90, salen unos 20,8 A; uno de 7,5 kW en las mismas condiciones queda en torno a 14,2 A. Recuerde que la corriente de arranque es muy superior, y que ese pico condiciona la protección, la sección del cable y su potencia contratada.

¿Cómo se calcula el gasto de aire comprimido de una instalación?

Sumando el consumo de cada punto de uso en litros por segundo (o m³/h) y aplicando un coeficiente de simultaneidad realista, porque nunca funcionan todos a la vez. Para conocer el gasto real, lo fiable es instalar un caudalímetro en la salida del compresor: la diferencia entre lo que produce y lo que consume la producción son, precisamente, las fugas.

¿Merece la pena una auditoría del sistema de aire comprimido?

En cualquier instalación con más de 15-20 kW de potencia instalada en compresores, sí. Es habitual encontrar entre un 20 % y un 30 % de ahorro combinando reparación de fugas, ajuste de presión y control del compresor, con periodos de retorno de meses. Además, estas medidas se documentan bien en una auditoría energética reglamentaria y pueden dar acceso a mecanismos de ayuda.

Por dónde empezar mañana mismo

No necesita un proyecto para arrancar. Necesita tres datos y una tarde:

1. Cierre la producción un momento y escuche. Si el compresor arranca con la fábrica parada, ya tiene la confirmación de que hay fugas.
2. Mire la consigna de presión y pregúntese qué máquina obliga a mantenerla ahí.
3. Apunte cuántas horas al año pasa la red presurizada. Ese número multiplica cualquier ahorro que consiga.
